Современная промышленность и любая приводная техника требуют надежного управления процессом. Для таких задач предназначена группа агрегатов, представляющая собой механические устройства для преобразования энергии. В общие принципы заложено базовое правило: система снижает ряд показателей, включая параметры угловой скорости, что закономерно приводит к тому, что наблюдается увеличение крутящего момента.
Эти узлы, известные как редукторы, выступают важнейшим звеном. Вращение от входного источника принимает первый вал, после чего внутренние элементы меняют режим движения. Затем усилие переходит на второй вал, чтобы передавать энергию на конечное оборудование.
Существуют разнообразные виды таких машин для разных отраслей. В этой статье мы подробно рассмотрим самые востребованные варианты. Мы изучим, как работают червячные, цилиндрические и планетарные системы, проанализируем их технические характеристики, достоинства и недостатки. Понимание особенностей различных типов редукторов сделает ваш выбор максимально точным.
Далее мы детально рассмотрим характеристики основных типов приводов, чтобы вы могли безошибочно выбрать подходящий промышленный редуктор для решения конкретных задач вашего производства.

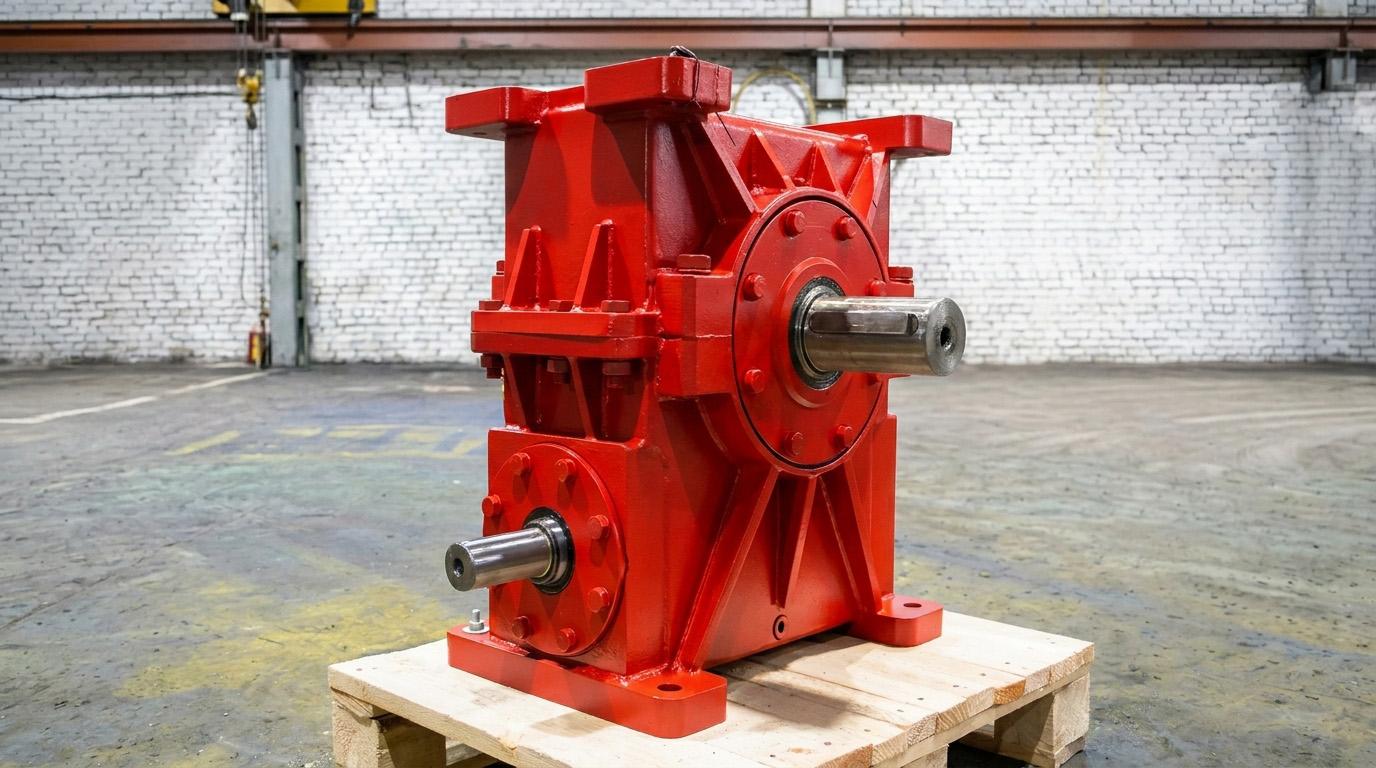

Что такое червячный редуктор и где он применяется?
Червячные редукторы – это устройства, принцип которых основан на использовании червячных передач. Конструкция включает две основные детали: винт со специальной резьбой (по форме напоминающий червяка) и зубчатое колесо. В таком механизме оси вращения входного и выходного вала расположены под углом девяносто градусов. Такое расположение позволяет значительно сэкономить место при установке агрегата.Эти редукторы имеют специфическую схему работы. Вращение передается от двигателя на первый вал, где находится винт. Его витки плавно входят в контакт с поверхностью зубьев колеса, заставляя второй вал вращаться. За счет такого зацепления обеспечивается высокий уровень плавности хода и низкий шум. Однако возникает сильное трение скольжения между элементами, что вызывает нагрев. Поэтому для стабильной эксплуатации нужна качественная система смазки и дополнительные средства охлаждения корпуса.
Среди самых распространенных достоинств данного типа выделяется самоторможение. Это способность блокировать обратное направление движения, когда мотор останавливается. Отсутствие обратного хода делает такие редукторы идеальными для подъемных механизмов, где важна безопасность и фиксация положения при частых остановках.
Основные характеристики и области применения
Подобные редукторы могут обеспечить большое передаточное число в рамках всего одной ступени. Это позволяет получить существенное снижение оборотов и повысить момент на выходе, сохраняя малые габариты. В сравнение с другими вариантами, например, когда используются цилиндрические аналоги, компактность здесь значительно больше.Но есть и недостатки. Из-за трения КПД заметно падает, возникают механические потери, ускоряется износ поверхностей. Поэтому ресурс и срок службы деталей напрямую зависят от условий окружающей среды.
Оптимальный режим работы для них – периодический, с перерывами, чтобы избежать перегрева.
Где же применяются эти редукторы? Список их применения очень широкий. Они нашли свое место в таких отраслях, как пищевая промышленность, производство и транспортное оборудование. Данные редукторы устанавливают на конвейеры, насосы, небольшие станки и лебедки. Часто производители выпускают универсальные фланцевые модели, которые просто монтировать как вертикально, так и горизонтально.
Хотя эффективность здесь ниже, чем могут предложить другие приводы, невысокая стоимость, простое обслуживание и надежность заставляют инженеров выбирать именно червячные конструкции для решения различных задач. Главное – правильно оценить нагрузки, чтобы подобрать подходящий по параметрам вал и обеспечить максимальный ресурс комплектующих.

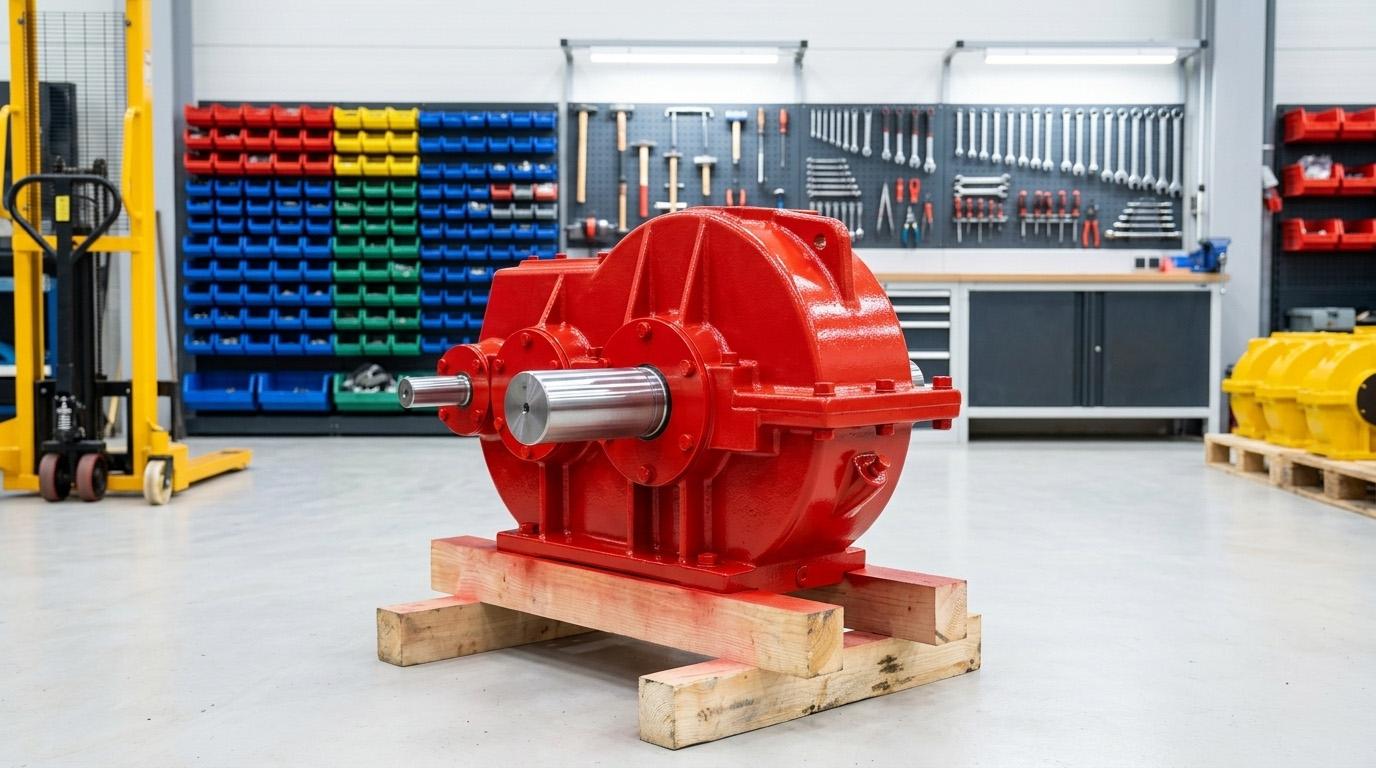

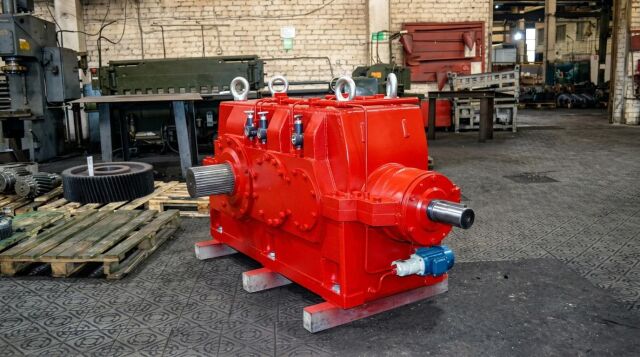

Какие главные плюсы и минусы у цилиндрических редукторов?
Промышленные цилиндрические редукторы – это классика механического привода. В их основе лежит проверенная временем система зубчатых колес. В отличие от некоторых других устройств, здесь оси вращения валов чаще всего расположены параллельно друг другу.Существуют также соосные модели, в конструкции которых входной и выходной вал находятся визуально на одной прямой линии.
Эти редукторы способны передавать большие мощности. За счет жесткого сцепления внутренних деталей агрегат работает с минимальными потерями энергии. Это их определяющее свойство, делающее такие машины незаменимыми на крупных производствах.
Достоинства цилиндрических передач
• Максимальный КПД. Эффективность работы часто превышает 98 процентов. Энергия от двигателя расходуется без лишнего сопротивления, поэтому нагрев комплектующих при работе практически отсутствует.• Потрясающая надежность в тяжелых условиях. Такие редукторы легко выдерживают ударные нагрузки и отлично подходят для непрерывной многосменной эксплуатации.
• Широкий диапазон доступных параметров. Инженеры могут подобрать агрегат, состоящий из несколько ступеней – от простых одноступенчатых до сложных комбинированных систем.
Чтобы снизить уровень шума и повысить плавность зацепления, производители используют косозубые или шевронные шестерни. Их профиль обеспечивает контакт высокой точности, что дополнительно снижает износ металла.
Недостатки, о которых нужно помнить
• Крупные габариты. Если требуется транслировать значительное усилие, размеры корпуса будут существенно больше, чем у альтернативных вариантов.• Отсутствие функции самоторможения. Здесь вал может свободно начать вращение в обратную сторону при остановке двигателя. Чтобы этого избежать, в систему интегрируют дополнительные тормозные муфты.
• Возможный люфт. При смене направления движения образуется небольшой зазор, что делает такие редукторы менее подходящими для сфер, где нужно сверхточное позиционирование, например, когда создается сложная робототехника.
Если пространственные ограничения станков заставляют менять угол, применяют конические редукторы или гибридные коническо-цилиндрические решения. Во всех остальных ситуациях именно цилиндрические редукторы остаются золотым стандартом для тех случаев, когда нужно уверенно транслировать максимум крутящего момента на исполнительные элементы.

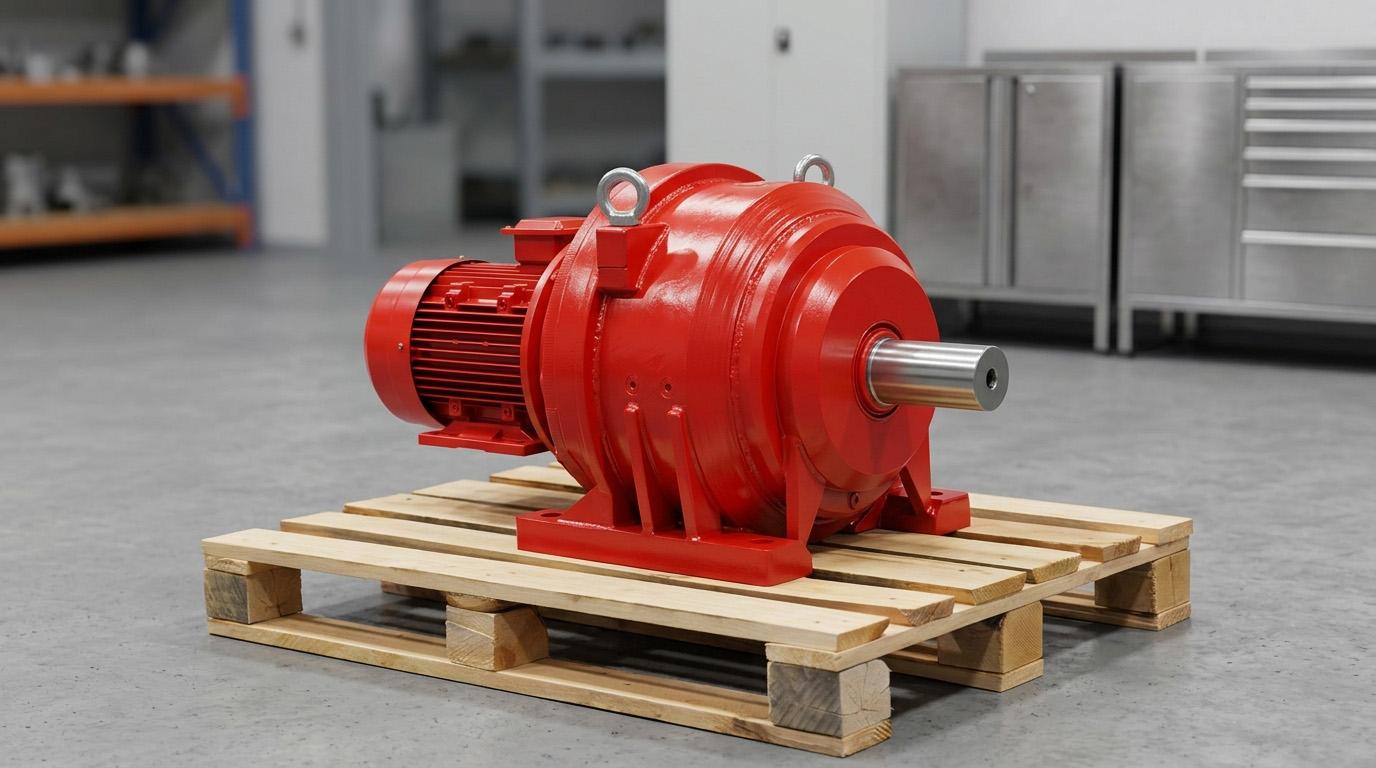

Как устроен планетарный редуктор и для чего он нужен?
Современные планетарные редукторы – это сложнее устроенные агрегаты. Их главное назначение заключается в эффективной передаче движения. Конструкция напоминает солнечную систему: в центральной части находится так называемая шестерня, от которой энергия распределяется на несколько меньших элементов – сателлитов. Эти сателлиты вращаются одновременно вокруг солнечной шестерни и внутри неподвижных внешних деталей, имеющих форму кольца. Такая схема позволяет во многом превзойти приводы серий Ц и Ч.Ключевое отличие заключается в том, что оси входного и выходного валов находятся на одной прямой. Каждый вал, который имеют эти редукторы, и подшипники, выполняющие роль опоры, надежно защищены от перекосов. Нагрузки распределяются равномерно. Благодаря этому, данные редукторы отличаются компактностью. Даже при малых габаритах выходного вала, эти индустриальные изделия способны передавать огромное усилие, заставляя второй вал вращаться стабильно.
Главные преимущества и специфика
Если рассмотреть разные варианты, то планетарные редукторы имеют следующие особенности:• Способность передавать огромные мощности там, где Ц или КЦ приводы потребовали бы больших размеров.
• Возможность прямым способом задать точное отношение в зависимости от требований рабочего процесса, чтобы центральный вал работал идеально.
• Компактные серии идеальны для области, где важны условия малой массы, например, робототехника и промышленные роботы.
Из-за обилия деталей из высокопрочной стали предъявляются строгие требования к обработке, используются современные материалы.
Соответственно, стоимость и сложность ремонта выше. Подшипниковые узлы, упорные втулки и уплотнения строго обязательны. Поэтому сервис, обслуживание и поставка требуют специального внимания. Любая неисправность, которая влияет на ведущий вал, требует детального осмотра.
Области использования
Для чего же нужны эти редукторы? Такая система предназначена для задач высокой точности. К ним подключаются электродвигатели в станках с ЧПУ, где доступен широкий диапазон для регулировки оборотов. В отличие от ситуаций, где используют другие редукторы, здесь люфт минимален. Это дает возможность менять положение механизмов с ювелирной точностью.Чтобы каждый вал работал без сбоев, в такие редукторы могут интегрировать внешние источники охлаждения. Иногда встречаются гибриды, где оси спроектированы с пересекающимися линиями. Но среди всех типов редукторов, этот вариант дает самую высокую удельную мощность на один вал.
Хотя волновые или дисковые преобразователи имеют свои плюсы, планетарные редукторы остаются незаменимыми. Встроенные двухступенчатые элементы обеспечивают надежное зацепление. В итоге, если нужно подобрать агрегат для тяжелых условий, эти промышленные редукторы – лучший выбор. Если нагрузка падает на главный вал, редукторы этого класса гарантированно выдержат ее.
В чем главная разница между червячным, цилиндрическим и планетарным редукторами?
Каждый способ трансформации энергии обладает своей спецификой. Чтобы процедура выбора редуктора прошла успешно, важно понимать ключевые отличия. Главная разница кроется в составе внутренних вращающихся компонентов и законах их взаимодействия.Первое значимое отличие – геометрия. Например, червячные редукторы часто содержат особые стержни, получившие трапецеидальные профили, для обеспечения плавного контакта. В таких сборках кинематические линии сходятся. В противовес им, цилиндрические редукторы функционируют с параллельными направляющими. Трудоемкость их изготовления заметно меньше. Планетарные редукторы, в свою очередь, выделяются прямолинейностью – в них первый вал и второй вал выстроены на одной линии.
Второе отличие заключается в критериях продуктивности. Когда червячные редукторы функционируют, при падении частоты вращения возникает сильное сопротивление, поэтому утрата энергии ощутима. В шестеренчатых конфигурациях эта проблема незначительна. В крупных силовых приводах, где важен минимальный расход энергии, наличие именно планетарной или цилиндрической связки становится определяющим фактором.
Третье отличие – размерности. Если оценивать плотность компоновки, инженерные редукторы планетарного формата лидируют. Эти редукторы могут переносить огромные напряжения при скромных габаритных рамках. Если же ограничения не строгие, традиционные редукторы, включающие обычный вал, дадут ту же силу дешевле.
Также важны нюансы монтажа и точки крепления. Любые резкие изменения вектора перемещения по-разному сказываются на компонентах. Одни редукторы легко переносят удары, другие требуют страховки. Сопоставляя эти редукторы, инженеры оценивают, какие редукторы лучше подойдут под конкретные цели.
Как правильно выбрать тип редуктора для конкретного оборудования?
От грамотного выбора редуктора зависит не только стабильность работы всего механизма, но и срок его службы, а также затраты на энергопотребление и техническое обслуживание. Ошибка на этапе проектирования может привести к перегреву, быстрому износу деталей или внезапной остановке производственной линии. Чтобы избежать этого, процесс подбора должен базироваться на строгих технических расчетах и анализе условий эксплуатации.Основные кинематические параметры и формулы
Любой подбор начинается с определения базовых числовых характеристик привода. В первую очередь необходимо вычислить требуемое передаточное число (i).Оно рассчитывается по следующей формуле:
i = nвх / nвых
Где:
• nвх – частота вращения входного вала (чаще всего равна оборотам электродвигателя, об/мин);
• nвых – требуемая частота вращения выходного вала (обороты рабочего органа механизма, об/мин).
Также критически важно рассчитать номинальный крутящий момент (M) на выходном валу, который напрямую зависит от мощности двигателя и КПД самого редуктора. Агрегат всегда выбирается с определенным запасом прочности – так называемым сервис-фактором (коэффициентом эксплуатации), который учитывает возможные перегрузки.
Критерии выбора по условиям эксплуатации
После математических расчетов необходимо проанализировать физические и пространственные факторы.Ответьте на следующие вопросы, чтобы сузить круг подходящих устройств:
• Пространственное расположение: как должны располагаться оси двигателя и исполнительного механизма? Если параллельно – выбирайте цилиндрический тип. Если под прямым углом (90 градусов) и места мало – подойдет червячный. Если оси должны быть на одной прямой линии – соосный цилиндрический или планетарный.
• Характер нагрузки: будет ли работа плавной, или ожидаются сильные рывки и удары? Цилиндрические и планетарные редукторы отлично справляются с жесткими ударными нагрузками, в то время как червячные в таких условиях могут быстро выйти из строя.
• Режим работы: оборудование работает круглосуточно (24/7) или короткими циклами? Для непрерывной работы необходим высокий КПД и отсутствие склонности к перегреву, что делает цилиндрические модели идеальным решением. Червячные передачи лучше оставить для периодического использования.
• Специфические функции: требуется ли механизму самоторможение (невозможность обратного вращения при выключенном моторе)? Если да, и нет желания ставить дополнительные тормозные муфты, выручит червячный редуктор.
Практические рекомендации под конкретные задачи
Опираясь на описанные выше критерии, можно вывести четкие рекомендации по применению для каждого типа:• Червячные редукторы. Оптимальны для подъемников небольших грузов, конвейеров с периодическим запуском, мешалок, ворот и задвижек. Главный аргумент в их пользу – бюджетность, компактность и эффект самоторможения.
• Цилиндрические редукторы. Незаменимы для тяжелого машиностроения, мощных ленточных транспортеров, экструдеров, дробилок и насосных станций. Выбор оправдан там, где нужна надежность при постоянной интенсивной работе и важна экономия электроэнергии (благодаря максимальному КПД).
• Планетарные редукторы. Идеальный выбор для высокотехнологичного оборудования – станков с ЧПУ, промышленных роботов, поворотных башен спецтехники и точных дозаторов. Они применяются там, где нужно передать колоссальный крутящий момент в условиях жесткого дефицита места и с минимальным угловым люфтом.
В итоге, правильный выбор – это всегда баланс между кинематическими потребностями оборудования, доступным монтажным пространством и бюджетом на закупку и обслуживание узла.
